1. 소개#

이전 단계에서는 BP_SpiderInteractor에서 학습기가 출력한 24개의 Continuous Action 값을 가져와 SpiderJointControllerComponent의 ApplyJointActions 함수로 전달하는 구조까지 구현했으니, 이번 단계에서는 지금까지 구성한 Learning Agents 입출력 구조를 실제 학습 루프에 연결하기 위한 기반 작업을 진행해보도록 하자

• 현재까지 구성된 흐름은 다음과 같다.

  Learning Agents Action[24]
  → BP_SpiderInteractor.Perform Agent Action
  → Get Continuous Action
  → SpiderJointControllerComponent.ApplyJointActions
  → 24개 Physics Constraint 목표 회전 갱신

• 또한 DA_SpiderJointConfig를 통해 24개 관절 Constraint 설정을 별도 Data Asset으로 분리했고, 실행 로그를 통해 모든 Constraint가 정상적으로 초기화되는 것도 확인했다.

  Configs=24
  ResolvedConstraints=24
  Source=DataAsset

• 따라서 이제 다음 목표는 BP_SpiderTrainingManager에서 BP_SpiderInteractor를 실제 Learning Agents Manager에 연결하여, Interactor의 함수들이 학습 루프 안에서 호출될 수 있도록 만드는 것이다.

• 이번 단계에서 다룰 내용은 다음과 같다

  1. BP_SpiderTrainingManager에서 Interactor 생성/등록
  2. BP_SpiderInteractor가 실제 학습 루프에 연결되는지 확인
  3. 이후 Observation 구조 정의로 넘어가기 위한 준비

  정리하면, 지금까지는 Action을 로봇 관절로 전달하는 통로를 만들었다면, 이번 단계부터는 그 통로를 Learning Agents의 실제 학습 실행 구조에 연결하는 작업이다.

2. 작업#

2.1. BP_SpiderTrainingManager현재 상태 확인#

소개#

• 먼저 BP_SpiderTrainingManager 블루프린트를 열고 현재 구성된 Learning Agents 관련 컴포넌트와 BeginPlay 흐름을 확인한다.

  BP_SpiderLearningManager
  BP_SpiderInteractor
  BP_SpiderRobot

• 여기서 Manager는 학습 대상 Agent를 등록하고 관리하는 중심 역할을 하며, Interactor는 Agent와 Learning Agents 학습 루프 사이에서 Observation과 Action을 주고받는 입출력 인터페이스 역할을 한다.

2.1.1.BP_SpiderTrainingManager의 기존 BeginPlay 흐름 확인#

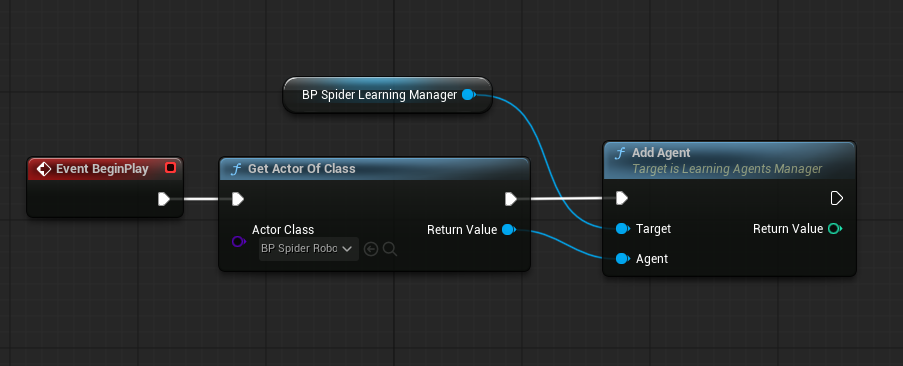

• 열어서, 블루프린트 그래프를 확인해보면, 이런 상태다.



• BP_SpiderLearningManager

  Agent 등록
  Agent ID 관리
  Interactor / Policy / Trainer와 연결되는 중심 역할

• Get Actor Of Class

  이 노드는 월드에서 특정 클래스의 Actor를 하나 찾아오는 노드

  Actor Class = BP_SpiderRobot

  그래서 월드에 배치된 거미 로봇 하나를 찾아서 Return Value로 넘긴다. 다만 주의할 점이, Get Actor Of Class는 해당 클래스의 Actor가 여러 개 있을 경우 그중 하나만 반환한다. 그래서 나중에 여러 마리 학습시키려면 이 방식은 추후에 수정해야 한다. 하지만 지금처럼 로봇 한 마리로 연결 테스트하는 단계이기 때문에 일단 그대로 두기로 한다

• Add Agent

  이 노드는 Learning Agents Manager에 학습 대상을 등록하는 노드. 즉, BP_SpiderRobot을 Learning Agents Agent로 등록한다는 뜻이다.

  Target = BP_SpiderLearningManager
  Agent = Get Actor Of Class의 Return Value

2.2. BP_SpiderInteractor를 연결해야 하는 이유#

• 현재까지 BP_SpiderInteractor 안에는 학습기가 출력한 Action 값을 실제 거미 로봇의 관절 제어로 전달하는 흐름이 구현되어 있다.

  BP_SpiderInteractor.Perform Agent Action

  → Get Continuous Action

  → SpiderJointControllerComponent.ApplyJointActions

  → 24개 Physics Constraint 목표 회전 갱신

• 즉, BP_SpiderInteractor는 다음 역할을 담당한다.

  학습기가 출력한 Action 값을 읽고,
  해당 Agent ID에 대응되는 BP_SpiderRobot을 찾은 뒤,
  SpiderJointControllerComponent에 Action 값을 전달한다.

• 하지만 BP_SpiderInteractor 블루프린트 클래스가 존재한다고 해서 Perform Agent Action 함수가 자동으로 호출되는 것은 아니고, Learning Agents 쪽에서 이 Interactor를 사용하도록 Manager에 등록해야 한다. 등록되지 않은 Interactor는 함수와 로직을 가지고 있더라도 학습 루프에서 호출되지 않는 고립된 객체가 되기 때문이다.

• 따라서 이번 단계의 핵심은

  • BP_SpiderTrainingManager에서 BP_SpiderInteractor 인스턴스를 생성하고,
  • 이를 BP_SpiderLearningManager에 Listener로 등록한다.

• 그래서 최종적으로 만들고자하는 구조는 다음과 같다

  BP_SpiderTrainingManager
  │
  ├─ BP_SpiderLearningManager
  │   └─ BP_SpiderRobot을 Agent로 등록
  │
  ├─ BP_SpiderInteractor
  │   ├─ Action 구조 정의
  │   ├─ Observation 구조 정의
  │   └─ Perform Agent Action에서 관절 제어
  │
  ├─ LearningAgentsPolicy
  │   └─ Observation을 보고 Action 출력
  │
  └─ LearningAgentsTrainer
      └─ Reward를 기반으로 Policy 학습

  현재 단계에서는 이 중에서 BP_SpiderLearningManager, BP_SpiderInteractor, BP_SpiderRobot Agent 등록까지 연결하는 것이 목표다.

2.3. BP_SpiderInteractor 인스턴스 생성#

• BP_SpiderInteractor는 BP_SpiderTrainingManager의 Components 패널에 직접 추가하는 Actor Component가 아니다.

• BP_SpiderInteractor는 Learning Agents Interactor를 부모로 하는 별도의 Blueprint 클래스이므로, 실행 시점에 사용할 Interactor 인스턴스를 생성해야 한다.

• 이를 위해 BP_SpiderTrainingManager에 BeginPlay에서 생성한 BP_SpiderInteractor 인스턴스를 저장하기 위한 참조 변수를 추가해야 한다



  SpiderInteractor : BP_SpiderInteractor Object Reference

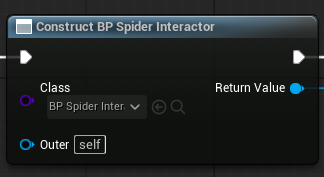

• BeginPlay에서는 다음 노드를 추가한 후 이렇게 설정해주자



  • Class = BP_SpiderInteractor
  • Outer = self

• 그 다음 생성된 Return Value를 SpiderInteractor 변수에 저장하자

  EventBeginPlay
  → Construct BPSpider Interactor
  →Set SpiderInteractor

• 여기까지의 의미는 다음과 같다.

  • BP_SpiderInteractor설계도를 기반으로
  • 실행중 사용할 실제 Interactor 객체를 생성하고,
  • 그 객체를SpiderInteractor 변수에 저장한다.

2.4. Add Listener로 Interactor를 Manager에 등록#

• 현재 구조에서 BP_SpiderInteractor 는 Learning Agents Manager의 Listener로 동작한다. 따라서 Add Listener 를 통해 Manager에게 이 Interactor를 사용하라고 알려주어야 한다

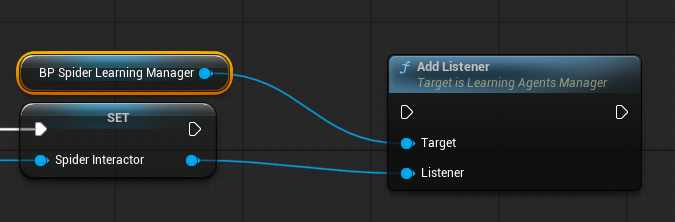

• Set SpiderInteractor 노드의 실행 핀 뒤에 Add Listener 노드를 추가한다. 그리고 Add Listener의 입력 핀을 다음과 같이 연결한다

  • Target =BP_SpiderLearningManager Listener =SpiderInteractor



  그리고 Add Listener의 입력 핀을 다음과 같이 연결한다.

• 이 연결의 의미는 다음과 같다.

  BP_SpiderLearningManager에 등록된 Agent들에 대해
  BP_SpiderInteractor가 Observation/ Action 처리를 담당한다.

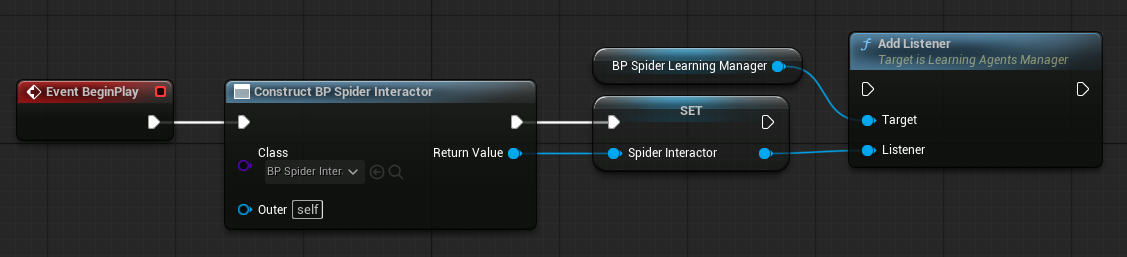

  따라서 BeginPlay 흐름은 다음과 같이 구성한다.



  EventBeginPlay
  → Construct BPSpider Interactor
  →Set SpiderInteractor
  →Add Listener
  -Target   =BP_SpiderLearningManager
  -Listener =SpiderInteractor

  이 단계가 완료되어야 BP_SpiderInteractor 내부의 Get Agent 노드가 Agent ID를 기준으로 실제 BP_SpiderRobot을 가져올 수 있다.

• Add Listener 오른쪽 흰색 실행 핀을 잡는다.

• 기존 Get Actor Of Class 왼쪽 흰색 실행 핀에 연결한다.

• 기존 Get Actor Of Class → Add Agent 연결은 그대로 둔다.

2.5. 최종 연결#

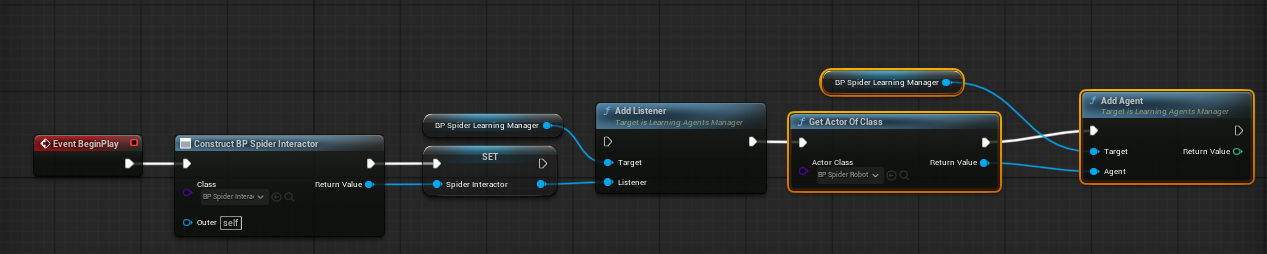

• 최종 BeginPlay 흐름은 다음과 같다



  flowchart LR
      BeginPlay[Event BeginPlay]

      Construct[Construct BP_SpiderInteractor]
      SetInteractor[Set SpiderInteractor Variable]
      AddListener[Add Listener]

      GetRobot[Get Actor Of Class<br/>BP_SpiderRobot]
      AddAgent[Add Agent]

      Manager[BP_SpiderLearningManager]
      Interactor[BP_SpiderInteractor]
      Robot[BP_SpiderRobot]

      BeginPlay --> Construct
      Construct --> SetInteractor
      SetInteractor --> AddListener
      AddListener --> GetRobot
      GetRobot --> AddAgent

      Manager --> AddListener
      Interactor --> AddListener

      Manager --> AddAgent
      Robot --> AddAgent

  flowchart TB
      TrainingManager[BP_SpiderTrainingManager]

      Manager[BP_SpiderLearningManager<br/>Agent 등록 / Agent ID 관리]
      Interactor[BP_SpiderInteractor<br/>Observation / Action 입출력]
      Robot[BP_SpiderRobot<br/>실제 물리 거미 로봇]
      JointController[SpiderJointControllerComponent<br/>24개 관절 제어]

      TrainingManager --> Manager
      TrainingManager --> Interactor
      Manager --> Robot
      Interactor --> Robot
      Robot --> JointController

      Interactor -->|Perform Agent Action| JointController
