1. 이어서…#

이어서 작성을 진행해보자

2. 구현#

2.15. AnimBP에서 Preview Pawn 입력값 읽기#

• 이제 BP_SpiderAnimPreviewPawn에서 처리한 입력값을 ABP_SpiderPreview에서 읽어오도록 구성해주자
• 지금까지 입력값은 Preview Pawn 내부 변수에 저장되어 있다.
• 하지만 실제 애니메이션을 재생하는 것은 ABP_SpiderPreview이므로, AnimBP가 Preview Pawn의 값을 읽어와야 2D Blend Space나 Top_M 본 회전에 사용할 수 있다.

현재 Preview Pawn 쪽에서 준비한 주요 값은 다음과 같다.

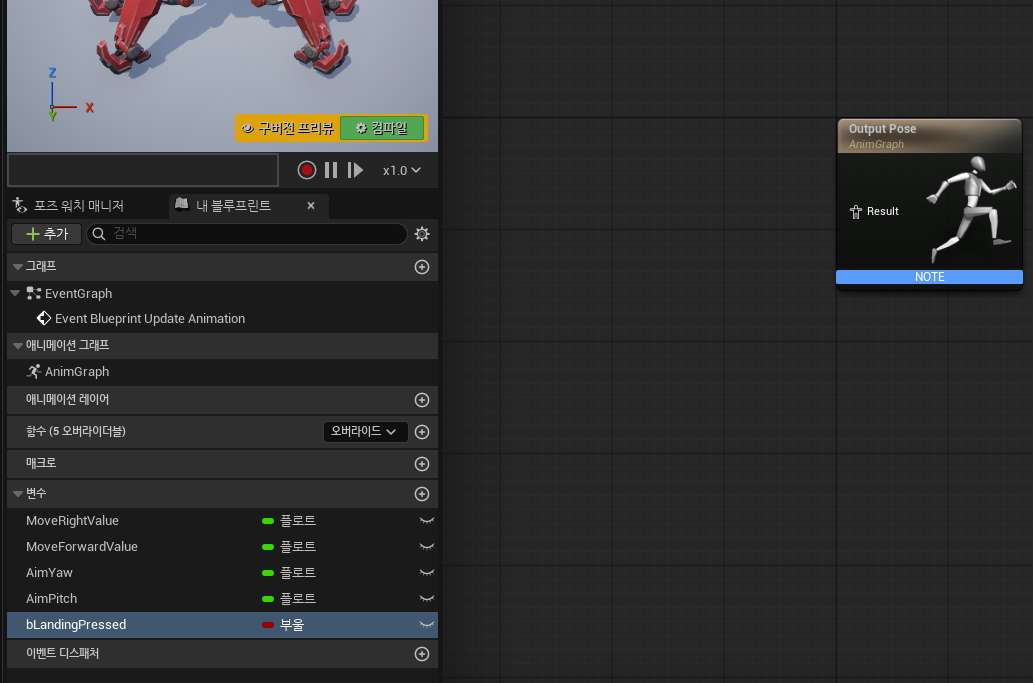

따라서 ABP_SpiderPreview에도 같은 이름의 변수를 만들어주자.

Event Blueprint Update Animation 구성#

• ABP_SpiderPreview를 열고 Event Graph로 이동한다.

• Event Blueprint Update Animation에서 현재 Animation Blueprint가 붙어 있는 Pawn을 가져와주자

• 이후 이 Pawn을 BP_SpiderAnimPreviewPawn으로 Cast하고, Preview Pawn 안의 변수값을 AnimBP 변수에 복사한다.

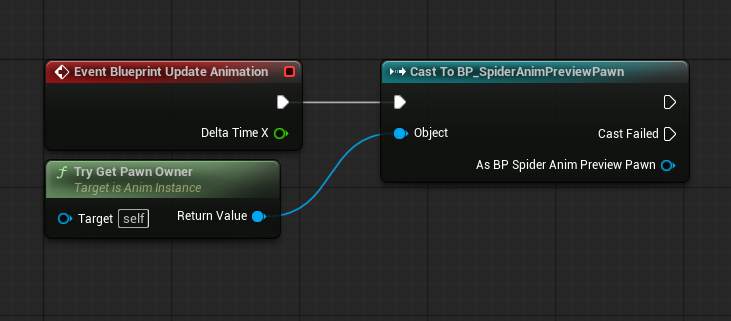

• 연결은 다음과 같이 구성해주자



  Event Blueprint Update Animation / 실행 출력핀
  → Cast To BP_SpiderAnimPreviewPawn / 실행 입력핀

  Try Get Pawn Owner / Return Value
  → Cast To BP_SpiderAnimPreviewPawn / Object 입력핀

  여기서 Try Get Pawn Owner는 현재 AnimBP를 사용 중인 Skeletal Mesh가 어떤 Pawn에 속해 있는지 가져오는 노드다.

  Preview Pawn의 SpiderMesh에 ABP_SpiderPreview를 연결했으므로, 정상적으로 연결되어 있다면 Try Get Pawn Owner는 BP_SpiderAnimPreviewPawn을 반환하게 된다.

이동 입력값 읽기#

Cast가 성공하면 Preview Pawn의 이동 입력값을 AnimBP 변수에 저장하자

Cast To BP_SpiderAnimPreviewPawn / As BP_SpiderAnimPreviewPawn
→ Get MoveRightValue / Target 입력핀

Get MoveRightValue / Return Value
→ Set MoveRightValue / MoveRightValue 입력핀

실행핀은 다음과 같이 연결한다.

Cast To BP_SpiderAnimPreviewPawn / 실행 출력핀
→ Set MoveRightValue / 실행 입력핀

그 다음 전후 입력값도 저장한다.

Cast To BP_SpiderAnimPreviewPawn / As BP_SpiderAnimPreviewPawn
→ Get MoveForwardValue / Target 입력핀

Get MoveForwardValue / Return Value
→ Set MoveForwardValue / MoveForwardValue 입력핀

실행핀은 다음과 같이 이어준다.

Set MoveRightValue / 실행 출력핀
→ Set MoveForwardValue / 실행 입력핀

상부 몸체 회전값 읽기#

다음으로 AimYaw, AimPitch 값을 AnimBP 변수에 저장한다.

Cast To BP_SpiderAnimPreviewPawn / As BP_SpiderAnimPreviewPawn
→ Get AimYaw / Target 입력핀

Get AimYaw / Return Value
→ Set AimYaw / AimYaw 입력핀

실행핀은 다음과 같이 이어준다.

Set MoveForwardValue / 실행 출력핀
→ Set AimYaw / 실행 입력핀

AimPitch도 같은 방식으로 가져온다.

Cast To BP_SpiderAnimPreviewPawn / As BP_SpiderAnimPreviewPawn
→ Get AimPitch / Target 입력핀

Get AimPitch / Return Value
→ Set AimPitch / AimPitch 입력핀

실행핀은 다음과 같이 이어준다.

Set AimYaw / 실행 출력핀
→ Set AimPitch / 실행 입력핀

Landing 입력값 읽기#

마지막으로 bLandingPressed 값을 AnimBP 변수에 저장한다.

Cast To BP_SpiderAnimPreviewPawn / As BP_SpiderAnimPreviewPawn
→ Get bLandingPressed / Target 입력핀

Get bLandingPressed / Return Value
→ Set bLandingPressed / bLandingPressed 입력핀

실행핀은 다음과 같이 이어준다.

Set AimPitch / 실행 출력핀
→ Set bLandingPressed / 실행 입력핀

최종 연결 구조#

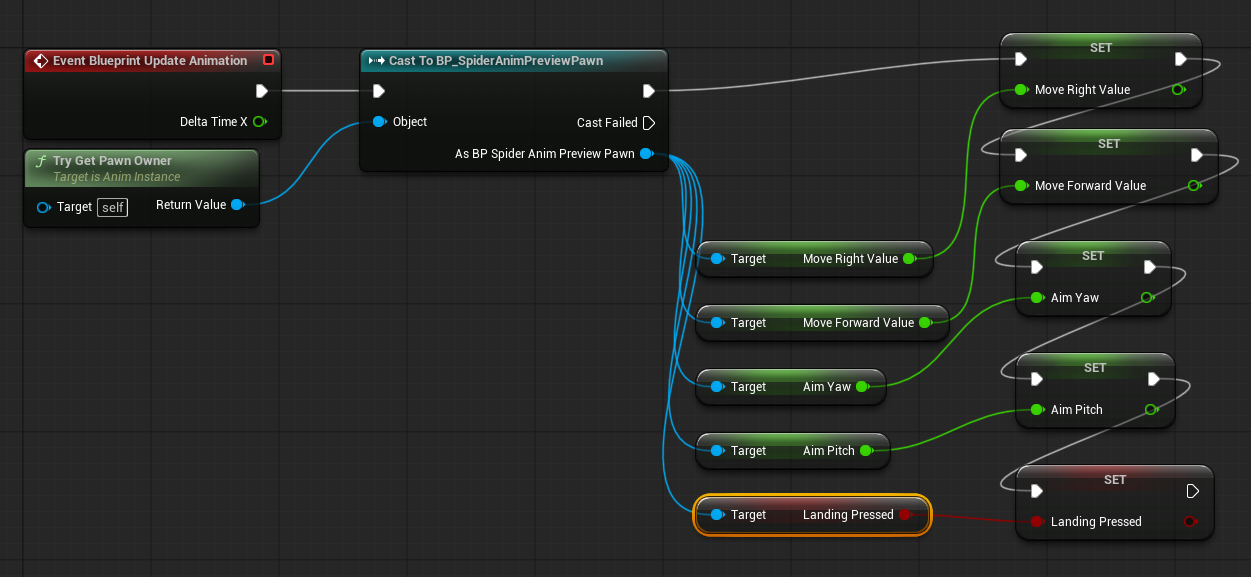

정리하면 ABP_SpiderPreview의 Event Graph에서는 다음과 같은 흐름으로 Preview Pawn의 값을 읽어온다.

Event Blueprint Update Animation / 실행 출력핀
→ Cast To BP_SpiderAnimPreviewPawn / 실행 입력핀

Try Get Pawn Owner / Return Value
→ Cast To BP_SpiderAnimPreviewPawn / Object 입력핀

Cast To BP_SpiderAnimPreviewPawn / 실행 출력핀
→ Set MoveRightValue / 실행 입력핀

Cast To BP_SpiderAnimPreviewPawn / As BP_SpiderAnimPreviewPawn
→ Get MoveRightValue / Target 입력핀

Get MoveRightValue / Return Value
→ Set MoveRightValue / MoveRightValue 입력핀

Set MoveRightValue / 실행 출력핀
→ Set MoveForwardValue / 실행 입력핀

Cast To BP_SpiderAnimPreviewPawn / As BP_SpiderAnimPreviewPawn
→ Get MoveForwardValue / Target 입력핀

Get MoveForwardValue / Return Value
→ Set MoveForwardValue / MoveForwardValue 입력핀

Set MoveForwardValue / 실행 출력핀
→ Set AimYaw / 실행 입력핀

Cast To BP_SpiderAnimPreviewPawn / As BP_SpiderAnimPreviewPawn
→ Get AimYaw / Target 입력핀

Get AimYaw / Return Value
→ Set AimYaw / AimYaw 입력핀

Set AimYaw / 실행 출력핀
→ Set AimPitch / 실행 입력핀

Cast To BP_SpiderAnimPreviewPawn / As BP_SpiderAnimPreviewPawn
→ Get AimPitch / Target 입력핀

Get AimPitch / Return Value
→ Set AimPitch / AimPitch 입력핀

Set AimPitch / 실행 출력핀
→ Set bLandingPressed / 실행 입력핀

Cast To BP_SpiderAnimPreviewPawn / As BP_SpiderAnimPreviewPawn
→ Get bLandingPressed / Target 입력핀

Get bLandingPressed / Return Value
→ Set bLandingPressed / bLandingPressed 입력핀

구조로 표현하면 다음과 같다.

flowchart TD
    Update[Event Blueprint Update Animation] --> Owner[Try Get Pawn Owner]
    Owner --> Cast[Cast To BP_SpiderAnimPreviewPawn]

    Cast --> MoveRight[Set MoveRightValue]
    Cast --> MoveForward[Set MoveForwardValue]
    Cast --> AimYaw[Set AimYaw]
    Cast --> AimPitch[Set AimPitch]
    Cast --> Landing[Set bLandingPressed]

이 단계가 완료되면 BP_SpiderAnimPreviewPawn에서 처리한 입력값이 ABP_SpiderPreview 안으로 전달된다.

다음 단계에서는 MoveRightValue, MoveForwardValue를 이용해 2D Blend Space를 구동하고, AimYaw, AimPitch를 이용해 Top_M 본을 회전시키는 구조를 만든다.

2.16. 이동 애니메이션용 2D Blend Space 생성#

• 이제 ABP_SpiderPreview에서 읽어온 MoveRightValue, MoveForwardValue를 실제 이동 애니메이션에 연결하기 위해 2D Blend Space를 생성해보자
• Blend Space를 사용하는 이유는 전진, 후진, 좌우 이동 애니메이션을 각각 따로 전환하는 것이 아니라, 입력 방향에 따라 자연스럽게 섞기 위해서다.
• 예를 들어 W만 누르면 전진 애니메이션이 재생되고, D만 누르면 우측 이동 애니메이션이 재생된다.
• W와 D를 동시에 누르면 전진 애니메이션과 우측 이동 애니메이션이 함께 섞인 결과를 확인할 수 있다.

즉 이번 구조는 다음과 같다.

MoveRightValue   = 좌우 이동 입력
MoveForwardValue = 전후 이동 입력

MoveRightValue / MoveForwardValue
→ 2D Blend Space 입력값
→ Idle / Forward / Backward / Left / Right 애니메이션 블렌딩

BS_SpiderMove 생성#

• Content Browser에서 거미 로봇 애니메이션을 관리하는 폴더로 이동한다.
• 이후 다음 에셋을 생성한다.

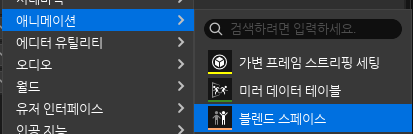

Content Browser 우클릭
→ Animation
→ Blend Space
→ 거미 로봇 Skeleton 선택
→ 이름: BS_SpiderMove

좌우 이동과 전후 이동을 동시에 다루기 위해서는 2개의 축이 필요하기 때문이다.

Blend Space 축 설정#

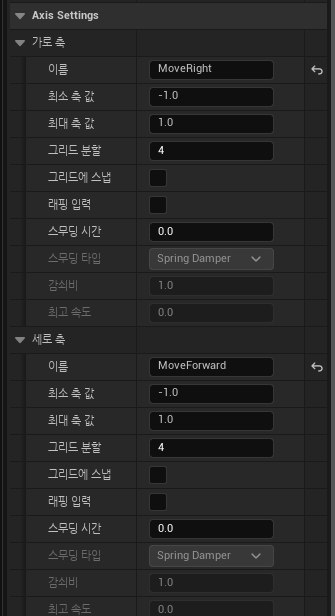

BS_SpiderMove를 열고, Axis Settings를 다음과 같이 설정해주자

각 값의 의미는 다음과 같다.

이렇게 설정하면 MoveRightValue, MoveForwardValue를 그대로 Blend Space의 입력값으로 사용할 수 있다.

애니메이션 배치#

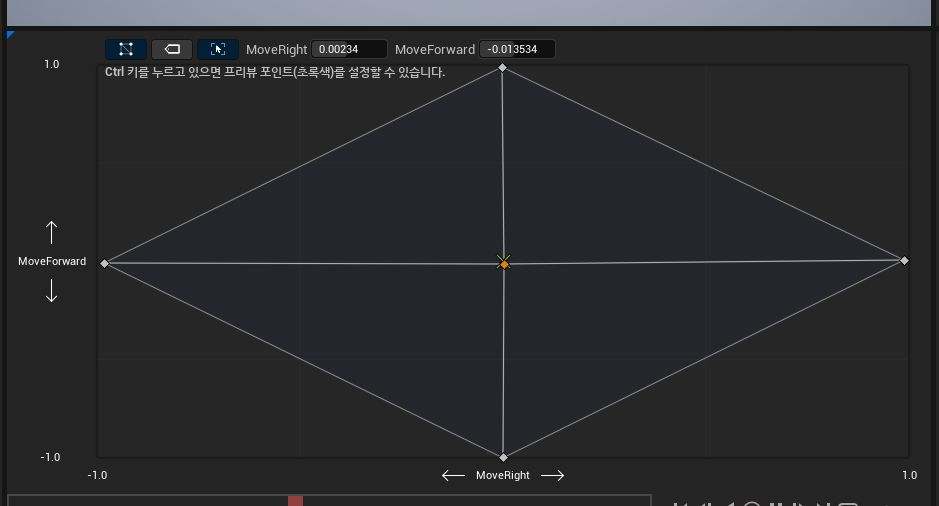

Blend Space Grid에는 기존 애니메이션을 다음과 같이 배치해주자

배치 구조를 그림으로 보면 다음과 같다.

              MoveForward +1
                    |
                    |
          WalkForward
                    |
                    |
MoveRight -1 --- Idle --- MoveRight +1
  Walk_L          |          Walk_R
                    |
                    |
          WalkBackward
                    |
              MoveForward -1

이 구조를 사용하면 입력값에 따라 다음과 같은 결과를 얻을 수 있다.

현재 에셋에는 대각선 전용 애니메이션이 따로 없기 때문에, W+D 입력이 완벽한 대각 보행 애니메이션으로 재생되는 것은 아니다.

하지만 전진과 우측 이동 애니메이션이 섞이면서, 입력 방향이 섞였을 때 모델의 자세와 관절 움직임이 어떻게 변하는지 확인할 수 있다.

이 단계의 의미#

이전까지는 입력값을 BP_SpiderAnimPreviewPawn에서 받아 ABP_SpiderPreview로 전달하는 구조를 만들었다.

이번 단계에서는 그 입력값을 실제 애니메이션 재생에 사용할 수 있도록 BS_SpiderMove를 준비한다.

정리하면 흐름은 다음과 같다.

flowchart TD
    Input[WASD 입력] --> Pawn[BP_SpiderAnimPreviewPawn]
    Pawn --> Raw[RawMoveInput]
    Raw --> Smooth[SmoothedMoveInput]
    Smooth --> Values[MoveRightValue / MoveForwardValue]
    Values --> AnimBP[ABP_SpiderPreview]
    AnimBP --> Blend[BS_SpiderMove]
    Blend --> Pose[이동 애니메이션 포즈]

이 단계가 완료되면 다음으로 ABP_SpiderPreview의 AnimGraph에서 BS_SpiderMove를 배치하고, MoveRightValue, MoveForwardValue를 Blend Space 입력값으로 연결한다.

2.17. AnimGraph에 BS_SpiderMove 연결#

• 이제 앞에서 만든 BS_SpiderMove를 ABP_SpiderPreview의 AnimGraph에 연결해보자.
• 2.16에서는 전후좌우 이동 애니메이션을 섞기 위한 Blend Space 에셋을 만들었다.
• 하지만 Blend Space 에셋을 만들기만 해서는 실제 로봇 애니메이션에 적용되지 않는다.
• ABP_SpiderPreview의 AnimGraph에서 BS_SpiderMove를 배치하고, MoveRightValue, MoveForwardValue를 입력으로 연결해야 실제 포즈가 출력된다.

현재 입력값 흐름은 다음과 같다.

BP_SpiderAnimPreviewPawn
→ MoveRightValue / MoveForwardValue 계산
→ ABP_SpiderPreview에서 값 읽기
→ BS_SpiderMove 입력값으로 사용
→ Output Pose로 출력

BS_SpiderMove 노드 추가#

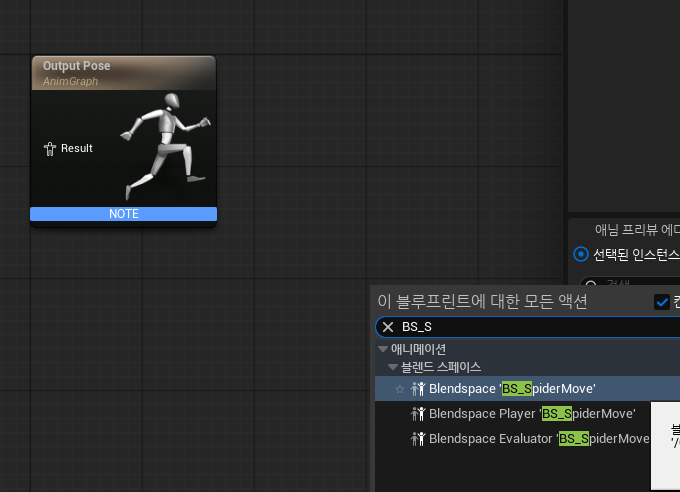

• ABP_SpiderPreview를 열고 AnimGraph로 이동
• 빈 공간에서 우클릭 후 BS_SpiderMove를 검색해 Blend Space 노드를 추가
• 이후 BS_SpiderMove의 Pose 출력핀을 Output Pose의 Result 입력핀에 연결

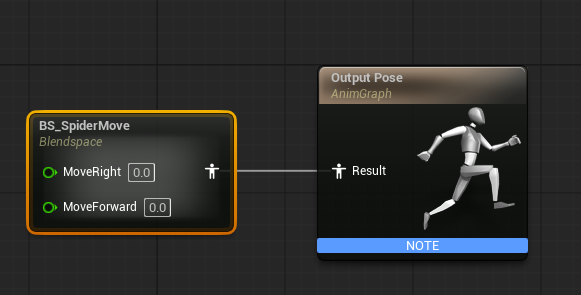

연결은 다음과 같이 구성해주자

BS_SpiderMove / Pose 출력핀 → Output Pose / Result 입력핀

Blend Space 입력값 연결#

• BS_SpiderMove에는 앞에서 설정한 두 축이 있다.

• MoveRightValue는 좌우 이동값이므로 BS_SpiderMove의 MoveRight 입력핀에 연결
• MoveForwardValue는 전후 이동값이므로 BS_SpiderMove의 MoveForward 입력핀에 연결

연결은 다음과 같이 구성해주자

MoveRightValue / 출력핀 → BS_SpiderMove / MoveRight 입력핀

MoveForwardValue / 출력핀 → BS_SpiderMove / MoveForward 입력핀

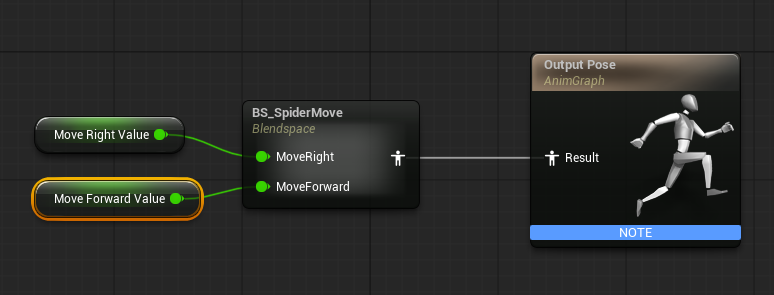

최종 연결 구조는 다음과 같다.

MoveRightValue → BS_SpiderMove / MoveRight

MoveForwardValue → BS_SpiderMove / MoveForward

BS_SpiderMove / Pose → Output Pose / Result

구조로 표현하면 다음과 같다.

flowchart TD
    Right[MoveRightValue] --> BS[BS_SpiderMove]
    Forward[MoveForwardValue] --> BS
    BS --> Output[Output Pose]

이 단계의 의미#

이전 단계까지는 입력값을 계산하고 AnimBP 안으로 전달하는 구조를 만들었다.

이번 단계에서는 그 입력값을 실제 이동 애니메이션에 반영한다.

이제 MoveRightValue, MoveForwardValue 값에 따라 BS_SpiderMove가 다음 애니메이션들을 자동으로 섞어준다.

이 단계가 완료되면 WASD 입력에 따라 Preview Pawn의 이동 애니메이션이 자연스럽게 전환되는지 확인할 수 있다.

아직 Top_M 마우스 회전이나 Landing 애니메이션은 연결하지 않는다.

먼저 지상 이동용 Blend Space가 정상적으로 동작하는지 확인하는 것이 이번 단계의 목표다.

2.18. 애니메이션 Preview 전용 레벨 생성#

• 이제 BP_SpiderAnimPreviewPawn을 실제 레벨에 배치해 WASD 입력과 Blend Space 애니메이션 전환이 정상적으로 동작하는지 확인해보자.

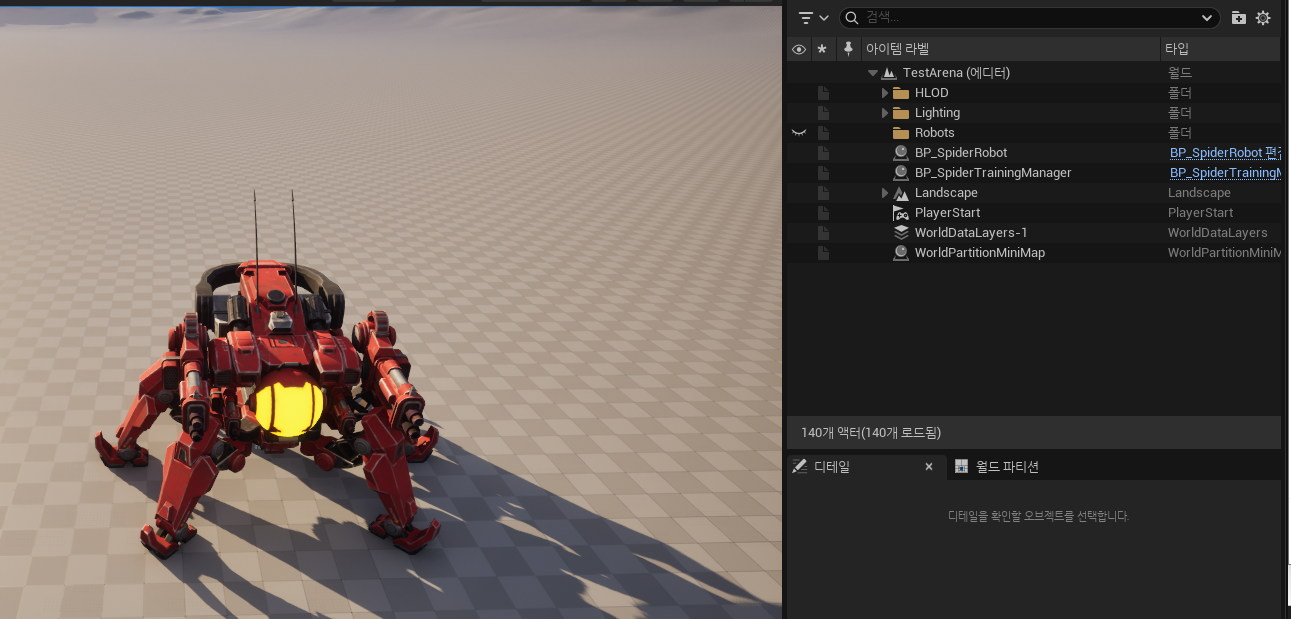

• 다만 기존 학습용 레벨인 TestArena에는 이미 BP_SpiderRobot, BP_SpiderTrainingManager, Learning Agents 관련 구성이 들어가 있다.



• 이 상태에서 Preview Pawn까지 같은 레벨에 배치하면, 이후 문제가 발생했을 때 원인을 구분하기 어려워진다.

예를 들어 입력이 동작하지 않을 때 다음 중 어느 쪽 문제인지 헷갈릴 수 있다.

따라서 이번 애니메이션 확인 작업은 기존 학습용 TestArena가 아니라, 별도의 Preview 전용 레벨에서 진행해보자

새 레벨 생성#

먼저 새 레벨을 만들어주자

File→ New Level→ Basic→ Save As→ L_SpiderAnimPreview(레벨 이름)

이 레벨은 강화학습을 실행하는 레벨이 아니라, 기존 애니메이션과 입력 처리 구조를 확인하기 위한 테스트 레벨이다.

Preview Pawn 배치#

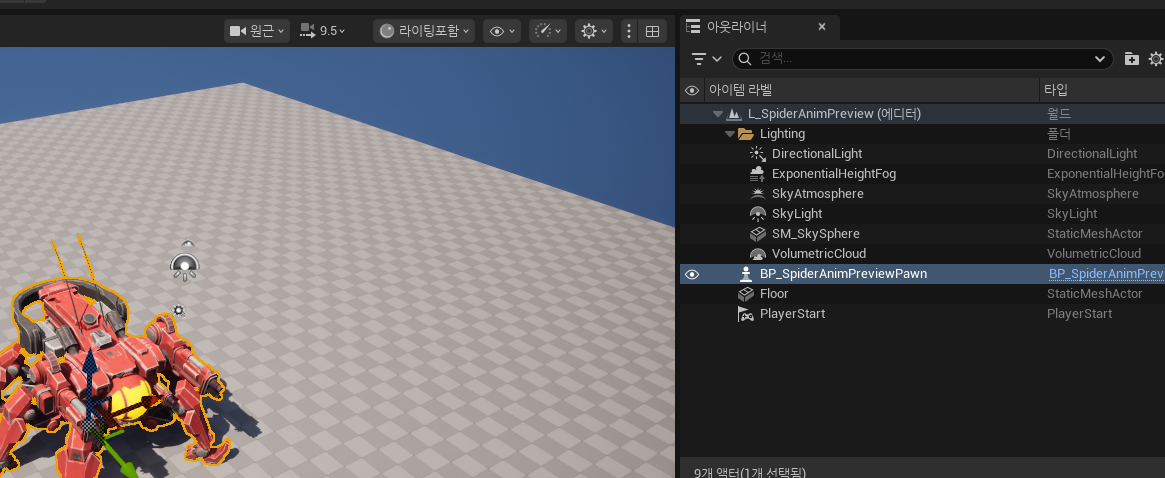

새로 만든 L_SpiderAnimPreview 레벨에 BP_SpiderAnimPreviewPawn을 배치해주자

Content Browser
→ BP_SpiderAnimPreviewPawn
→ 레벨에 드래그 앤 드롭

입력 소유 설정 확인#

BP_SpiderAnimPreviewPawn을 선택하고 Details 패널에서 다음 값을 확인해주자

Auto Possess Player(플레이어 자동 빙의) = Player 0

이 설정을 해야 Play를 눌렀을 때 플레이어 입력이 Preview Pawn으로 들어간다.

만약 이 값이 설정되어 있지 않으면 IMC_SpiderPreview를 등록했더라도 WASD, Mouse, Space 입력이 Pawn에 전달되지 않을 수 있다.

Preview 카메라 구성#

• WASD 입력과 Blend Space 전환을 확인하려면 로봇을 가까운 위치에서 안정적으로 볼 수 있는 카메라가 필요하다.
• 기본 에디터 카메라나 PlayerStart 기준 시점만 사용하면 로봇의 다리 움직임, 몸체 흔들림, 상부 차체의 회전 상태를 관찰하기 어렵다.
• 따라서 BP_SpiderAnimPreviewPawn 안에 Preview 전용 3인칭 카메라를 추가해주자

구성은 다음과 같이 잡아주자

BP_SpiderAnimPreviewPawn
├─ DefaultSceneRoot
├─ SpiderMesh
└─ CameraBoom
   └─ FollowCamera

CameraBoom은 Spring Arm Component이고, FollowCamera는 Camera Component이다.

Spring Arm을 사용하는 이유는 카메라를 로봇 뒤쪽 일정 거리에서 따라오게 만들기 위해서다. 이렇게 하면 Play 중에도 로봇의 움직임을 뒤쪽에서 안정적으로 확인할 수 있다.

Spring Arm 추가#

BP_SpiderAnimPreviewPawn을 열고 Components 패널에서 Spring Arm을 추가해주자

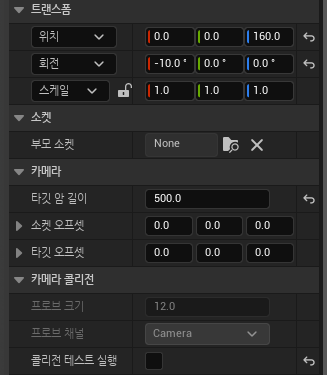

폰의 뷰포트 화면으로 넘어와서 이후 CameraBoom의 기본값을 다음과 같이 설정해주자

Target Arm Length = 500
Relative Location = X 0, Y 0, Z 160
Relative Rotation = Pitch -10, Yaw 0, Roll 0
Do Collision Test = false

각 값의 의미는 다음과 같다.

처음에는 이 값을 기준으로 두고, 로봇이 너무 크게 보이면 Target Arm Length를 늘리고, 너무 작게 보이면 줄이면 된다.

가까운 시점 = Target Arm Length 감소
먼 시점 = Target Arm Length 증가

Camera 추가#

CameraBoom을 선택한 상태에서 Camera Component를 추가해주자

CameraBoom 선택 → Add Component → Camera 컴포넌트→ 이름: FollowCamera

이때 FollowCamera는 반드시 CameraBoom의 자식으로 들어가야 한다.

그래야 Spring Arm 끝에 카메라가 붙어서 로봇 뒤쪽 시점을 만들 수 있다.

FollowCamera의 기본값은 다음과 같이 설정해주자

Field Of View = 85
Auto Activate = true

Field Of View는 화면에 보이는 범위를 의미한다.

값이 작으면 망원처럼 좁게 보이고, 값이 크면 게임 카메라처럼 넓게 보인다. Preview 단계에서는 로봇 전체 움직임을 보기 위해 80 ~ 90 정도가 적당하다.

입력과 카메라 역할 분리#

현재 IA_Look은 마우스 X/Y 입력을 받아 AimYaw, AimPitch 값을 갱신하도록 구성했다.

이 값은 이후 Top_M 본을 회전시켜 상부 몸체의 자연스러운 회전 범위를 확인하는 데 사용할 예정이다.

따라서 이번 단계에서는 마우스 입력으로 카메라를 회전시키지 않고, 카메라는 고정된 후방 3인칭 시점으로 둔다.

역할을 정리하면 다음과 같다.

이렇게 분리하면 카메라 조작과 상부 몸체 회전 테스트가 서로 섞이지 않는다.

카메라 테스트 기준#

Preview 카메라를 추가한 뒤 Play를 눌러 다음 항목을 확인해보자

레벨 분리 구조#

기존 학습용 레벨과 애니메이션 Preview 전용 레벨의 역할은 다음과 같이 나눈다.

flowchart TD
    TestArena[TestArena<br/>학습용 레벨] --> Robot[BP_SpiderRobot]
    TestArena --> Manager[BP_SpiderTrainingManager]
    Manager --> LA[Learning Agents 학습 루프]

    PreviewLevel[L_SpiderAnimPreview<br/>애니메이션 확인용 레벨] --> PreviewPawn[BP_SpiderAnimPreviewPawn]
    PreviewPawn --> Input[WASD / Mouse / Space 입력]
    PreviewPawn --> AnimBP[ABP_SpiderPreview]
    AnimBP --> Blend[BS_SpiderMove]

이렇게 레벨을 분리하면 학습 구조와 애니메이션 확인 구조가 섞이지 않는다.

따라서 WASD 입력, Blend Space 전환, Top_M 회전 테스트를 독립적으로 확인할 수 있다.

테스트 기준#

새 레벨에서 Play를 눌렀을 때 확인할 항목은 다음과 같다.
